FE72DB キャンターラジエター交換　ブラケットの写真付き
ざっくりの作業手順です

まずエアーダクトを外す２分割
次にラジエター前のホースとエアコン関係の止め金具を全部外す
アッパーとロアホースも外す
上下のラジエター止めボルト６か所外す上２本下４本
ラジエターの側面右側のみ、左側はフロントゴムホースリング緩めるだけ
配管金具とエアコン配管留め具を外す

そしてラジエターの前についている、小さなエアークーラー４か所のボルトを外して左側に９０度に寄せる左側にセンサーついているので、ラジエター引き抜いた、新品と交換してから元に戻す


ラジエター下のマウントブッシュ２個左に回して外して、新しいラジエターに取り付ける。
サイドガードに沿って、新しいラジエターを挿入する
フロンとエアークーラーを取り付ける時、エアーホースを差し込み止め金具も入れておく
右側がホース入れにくいので、始めにサイドブラケットを取り付けてから
エアーホースを取り付ける。
右側のサイドブラケットにネジを入れた状態で、エアークーラーを元に戻して、から固定する、エアコンの右サイドブラケットを止めたら、フロントエアークーラーにボルト４本入れてネジを固定。

全部取り付ける前にラジエターに水を入れて、漏れがないか確認する。

結構大変、作業時間６時間
チャレンジしてみてください。
難儀なのは、ボルトが先端丸くなっていないから、少しでも位置が合わないで
回していると、先端ネジ部が入りにくくなり大変又ボルト交換です、

作業前に、エンジにフロントの配管金具取付写真を取っておいた方が後で
戻す時にわかりやすいです。
締め付け順番を間違うと又外しての作業になります。

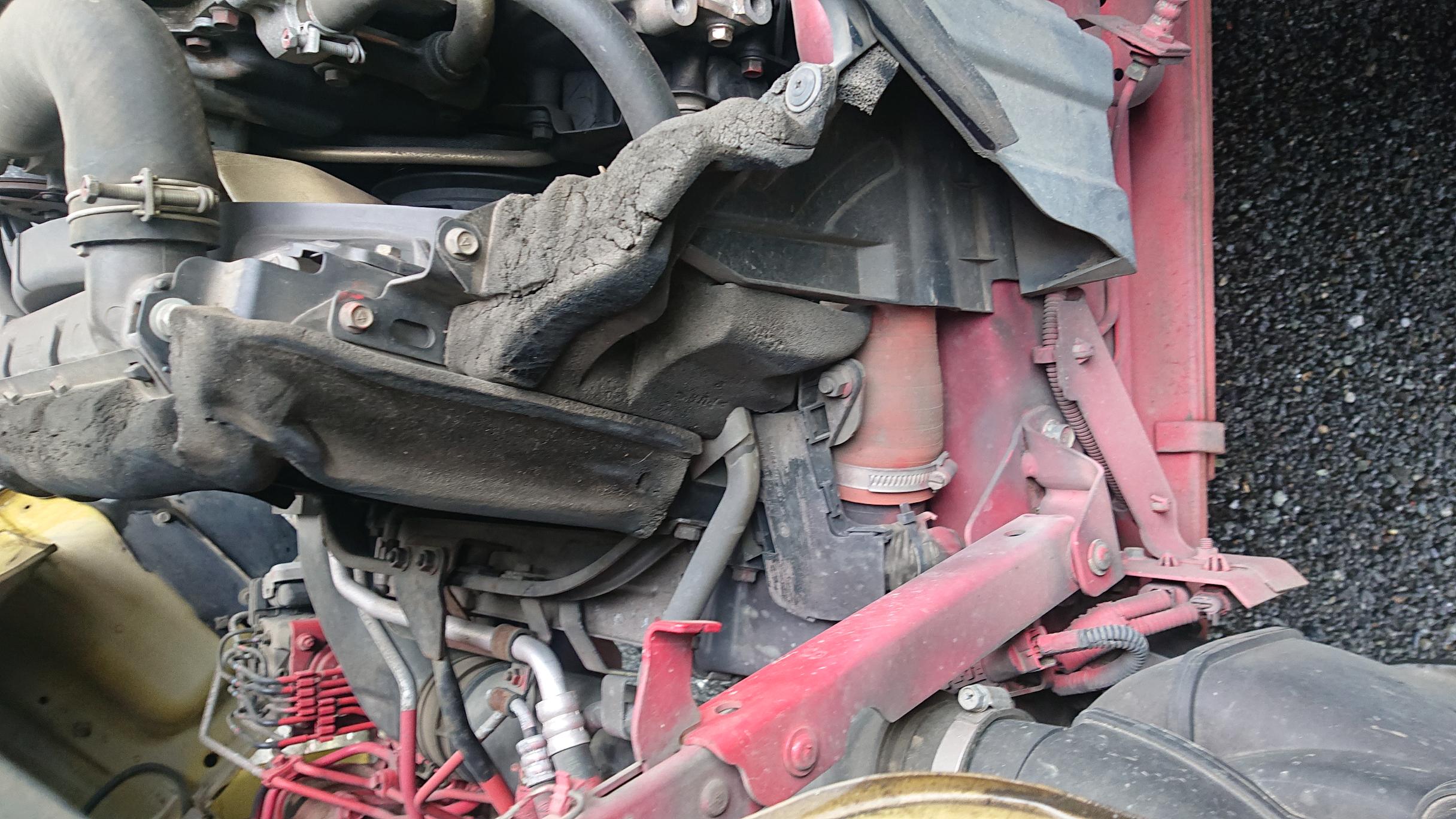

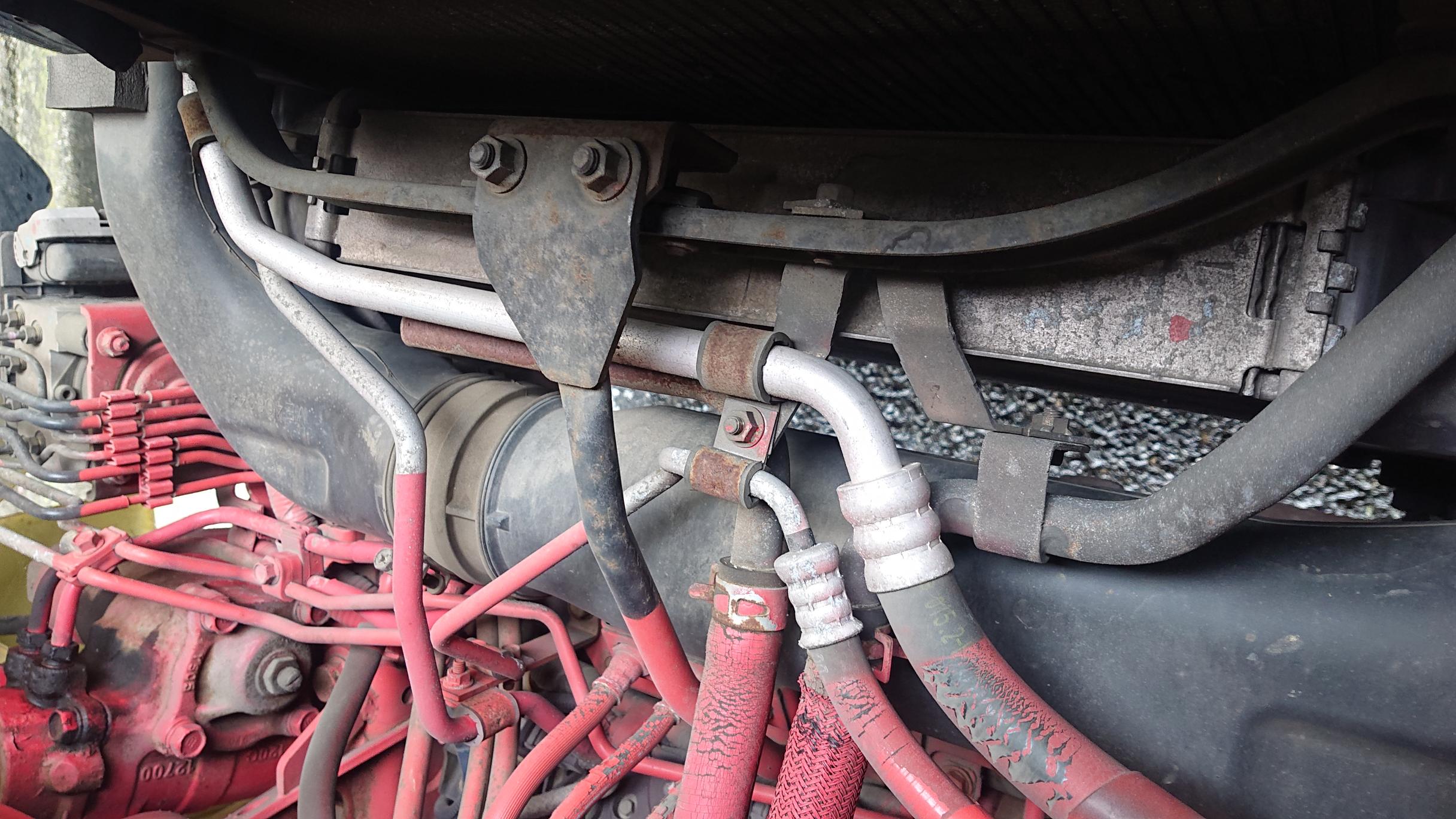

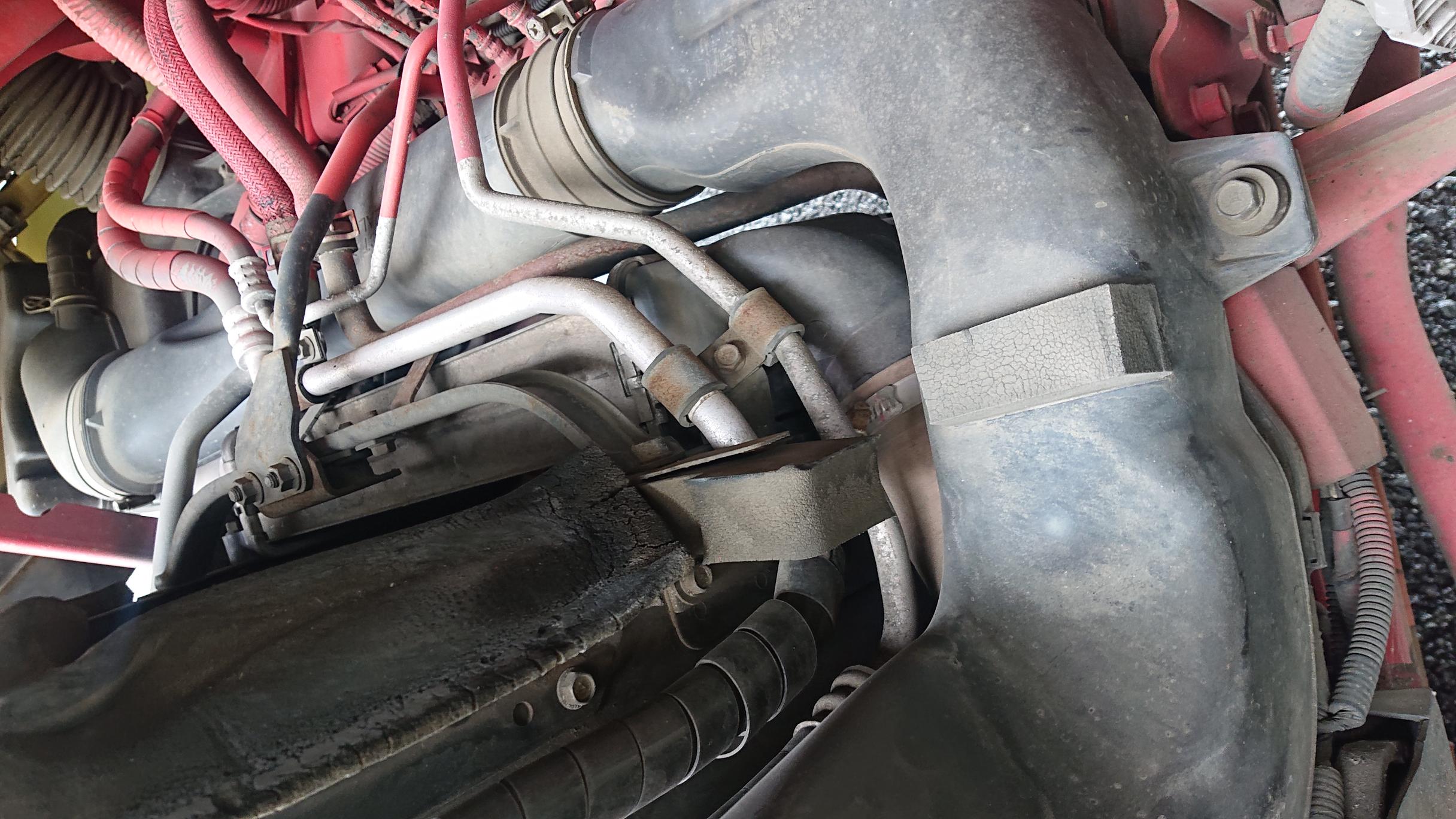

参考のため配管取付写真入れておきます。
ネットで、どこも上がっていないので、着けられなくなったら参考にしてください。
